Диагностика подключения PPPoE

1. Плохой оптический сигнал

2. Неисправная ONU

3. Зависание ONU

4. Неисправный блок питания ONU

5. Неисправен патчкорд от ONU к устройству

6. Неисправно абонентское устройство (роутер или компьютер)

7. Не настроено абонентское устройство (роутер или компьютер)

8. Зависание абонентского устройства (роутера или компьютера)

9. Неоплаченность интернета

10. Неисправность ресурса к которому пытается получить доступ абонент

11. Не корректная коммутация (абонент подключен не к тому роутеру, не к той сети и т.п.)

12. Неисправность кабеля от роутера или коммутатора к ПК (или прочий кабель из локальной сети абонента)

13. Помеха или занятость беспроводной среды в зоне действия роутера и/или репиттера абонента

14. Задвоение сессии PPPoE (из-за совпадающих mac адресов)

15. Не корректно настроенная сеть абонента (задвоение маков, петли, конфликты ip и т.п.) (чаще бывает у клиентов с разветвлённой сетью, рассматривать эти варианты после проработки банальных)

15. Несовместимость устройств (несовпадение версий протоколов и прочая мистика )

16. Проблема на стороне АйТи

При диагностике по телефону:

ВНИМАТЕЛЬНО ПРОЧИТАТЬ ФАМИЛИЮ АБОНЕНТА

================================

Если с клиентом не понятно какая у него карточка:

1. узнать номер договора

2. узнать название юр. лица или ФИО

3. узнать точный адрес с офисом и корпусами

4. узнать инн клиента

Если найти клиента не удалось - перевести его на менеджеров для определения.

================================

При любом вопросе касательно интернета сначала узнавать что за абонент и определять включен ли у него интернет в карточке или нет и положительный ли у него баланс.

Внимательно относиться к методам диагностики и командам абоненту, чтобы не гонять его и сделать этот процесс максимально приятным и ненапряжным.

Решение проблем:

1. В первую очередь определить какую информацию несет и какую может предоставить абонент (например если было отключение эл. энергии - скорее всего нужно перенастраивать роутер).

2. Парралельно проверить: . Есть ли PPPoE сессия ? . Какой сигнал на ONU ? . Есть ли линк в порту ONU ? . Есть ли передача данных ?

Семь бед - один reset.

3. Перезагрузить все устройства (начиная с того которое не видно в сети: роутер если нет PPPoE, ONU - если нет авторизации от неё).

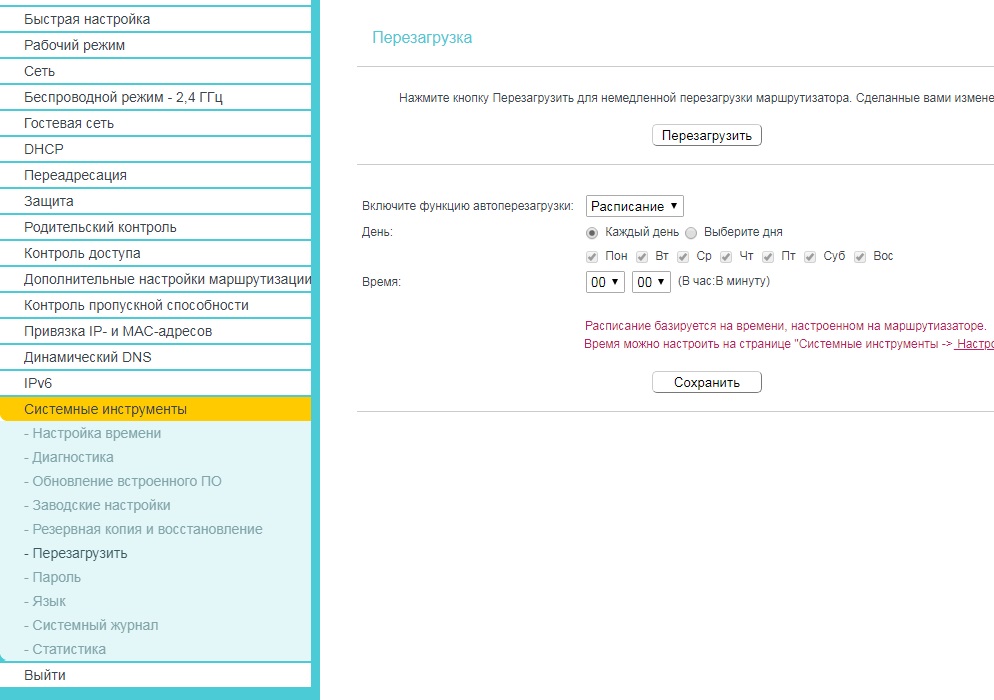

Автоперезагрузка в роутерах TP-Link (не в каждой прошивке есть)

4. Проверить надёжность фиксации всех проводов и заставить абонента вытащить и вставить заново до щелчка со всех сторон.

5. Если это не помогло: сообщить абоненту что для диагностики нужно перенастроить роутер либо настроить подключение с компьютера напрямую и что для решения можно продолжить общение по телефону, либо вызвать специалиста, предупредив о возможной платности абонента.

6. Объяснить как войти на веб интерфейс роутера -> настроить его заново через быструю настройку -> если соединение не поднялось посмотреть какую ошибку выдаёт соединение:

При ошибке авторизации - проверить данные, если просто не подключается -> сбросить к заводским настройкам и настроить заново, если не помогает -> проверить с другого устройства.

Для диагностики ошибок PPPoE имеет смысл использовать журналы роутеров

Так выглядит финализация успешной авторизации PPPoE на TP-Link:

1 2020-01-15 14:38:09 PPP Справка ppp2 rcvd [IPCP ConfAck id=0x2 <addr 10.39.2.13> <ms-dns1 91.193.236.3> <ms-dns2
91.193.236.4>]

2 2020-01-15 14:38:09 PPP Справка ppp2 sent [IPCP ConfReq id=0x2 <addr 10.39.2.13> <ms-dns1 91.193.236.3> <ms-dns2
91.193.236.4>]

Если в журнале нет пакетов rcvd - это говорит о том что ответы от сервера не приходят.

Ошибка PPPoE на компьютере:

• Инструкция по настройке для разных ОС есть ниже.

Если устройство выдает ошибку при подключении: Код ошибки можно найти в интернете. Если код ошибки указывает на неисправность компютера (например 651): Попросить абонента проверить другим устройством, а если такового нет отослать его к компьютерным специалистам.

http://www.krasnet.ru/krasnet/sources/manuals/man2/error_pppoe.htm - описание наиболее распространённых ошибок.

Если ошибка 691 :

1. Убедиться что Логин с паролем действительно работают

2. Заставить абонента заново ввести все данные и проверить, так же убедиться что в полях нет лишних пробелов.

Если вероятна проблема во внутренней сети абонента:

Во первых проверить интернет напрямую и, если всё работает, а у абонента есть свой админ - поскорее делегировать дальнейшиее разбирательство ему. Если всё же нужно помочь: Сколько устройств в цепи от ввода в офис/здание? Все ли устройства включены? Какие это устройства? : ONU, роутер, свитчи (коммутаторы, концентраторы)

Если сеть большая а информации мало:

Метод поиска - деление на 2: Условно разделяем сеть пополам и проверяем с "среднего устройства" есть доступ или нет, определив половину в которой происходит обрыв делим её пополам и так далее...

После нахождения неисправного звена - исправляем.

Тестировать с нескольких устройств.

При визите к абоненту

Юр. лицо подключенное по меди

1. Определить есть ли сигнал с кабеля

2. Если сигнала нет - проверять линию и порт коммутатора ( Проверка линии выполняется модулем Remote тестера (на случай если обжимка не симметрична или есть скрытые соединения на линии). Если сигнал есть - проверить со своим роутером.

Если моргает link по подключению через utp с коммутатора

Проверить длинну кабеля (стандарт 100м, если кабеля объективно может быть больше - нужно промерять сопротивление; опыт показывает сопротивление от 22,0 Ом может вызывать проблемы соединения (стандарты не найдены, кто знает значение по стандарту - прозьба добавить) )

Проверить с другим устройством

Проверить жилы кабеля тестером

Попробовать переобжать на другие жилы, если есть свободные

Перекинуть на другой порт коммутатора

3. Если не работает - звонить инженерам, если работает: проверить настройки абонентского оборудования.

4. Если настройки в норме - неисправность оборудования, если нет: настроить.

Физ. лицо подключенное по опте

Сперва всё перезагрузить

1. Если роутер в сети :

Да

2. Попробовать своим устройством (телефоном например)

3. Попробовать со своим роутером (если работает: действовать по заметке "Неисправность роутера")

4. Если неработает: перезагрузить ONU

5. Если не работает: проверить с другим медным патчкордом

6. Если не работает: заменить ONU и позвонить инженеру для настройки

Нет

2. В сети ли ONU ? Если нет: проверить оптический сигнал.

3. Если не в норме: переложить волокно в оптической розетке - если нет сигнала: на монтажников.

4. Заменить оптический соединитель

5. Заменить патчкорд если сигнал не улучшился.

6. Если сигнал в норме: заменить ONU

7. Позвонить Кириллу для перенастройки

Подключить абонентское оборудование Проверить доступ к интернету Если не работает: проверить своим роутером.

Для диагностики PPPoE может потребоваться настройка соединения в Windows или MAC OS (линуксоиды как правило сами знают как настраивать интернет):

Windows XP:

Пуск -> Панель управления

Панель управления -> Сетевые подключения

или Панель управления -> Сеть и подключения к Интернету

Сеть и подключения к Интернету -> Сетевые подключения

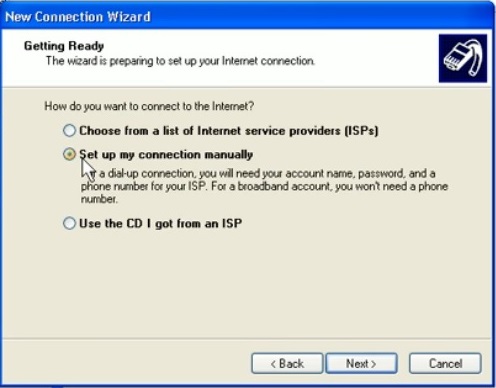

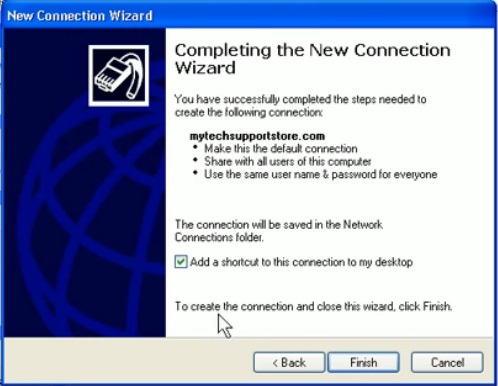

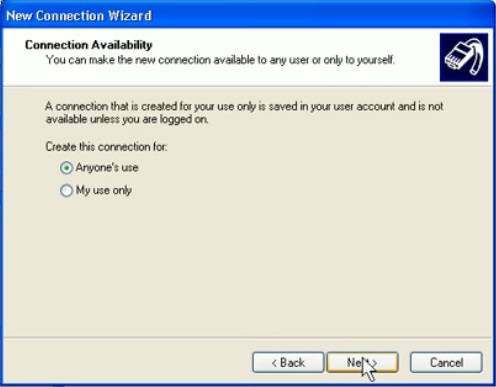

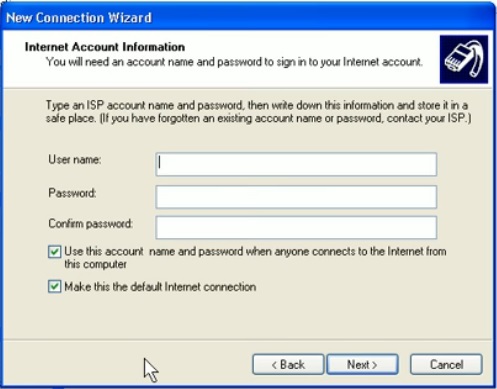

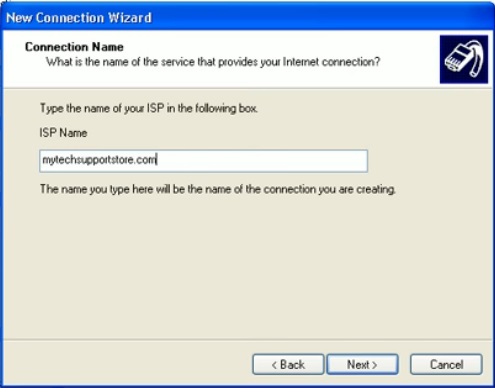

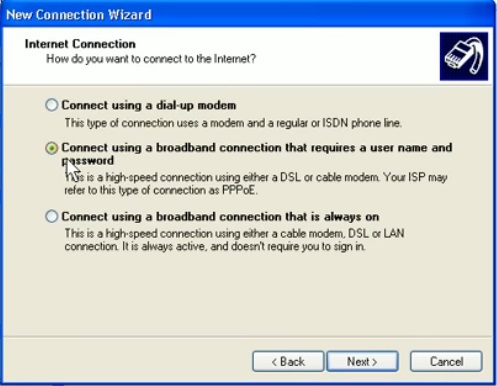

Сетевые подключения -> Создание нового подключения

Для настройки локальной сети перейти в "Сетевые подключения" и выбрать свойства "Подключения по локальной сети".

Windows 7

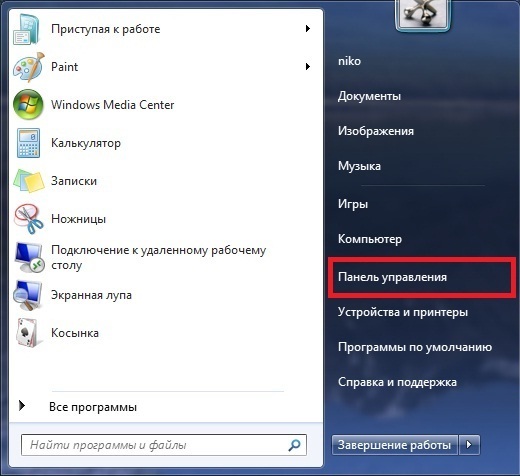

Пуск -> Панель управления

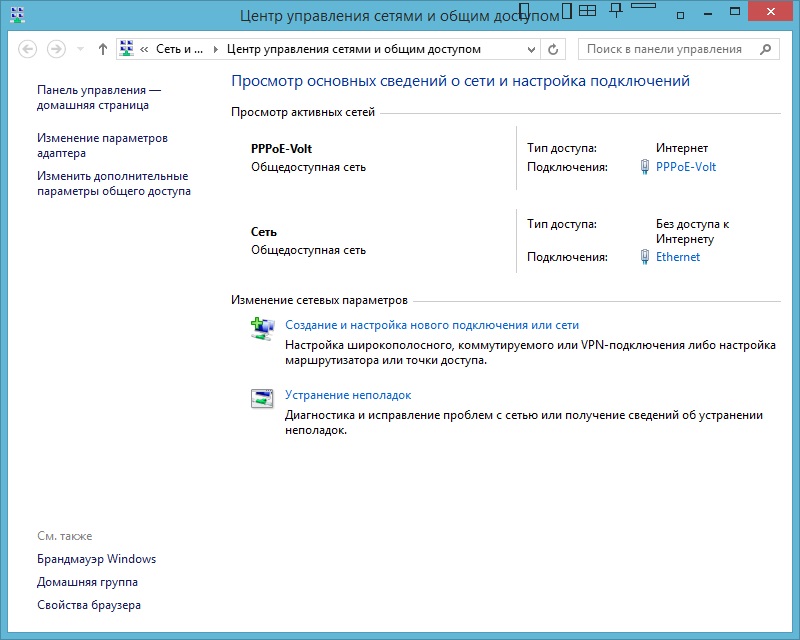

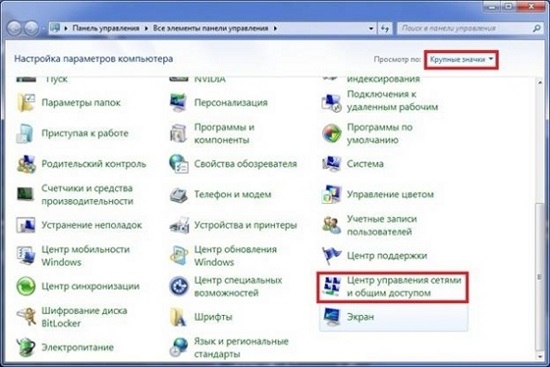

Центр управления сетями и общим доступом:

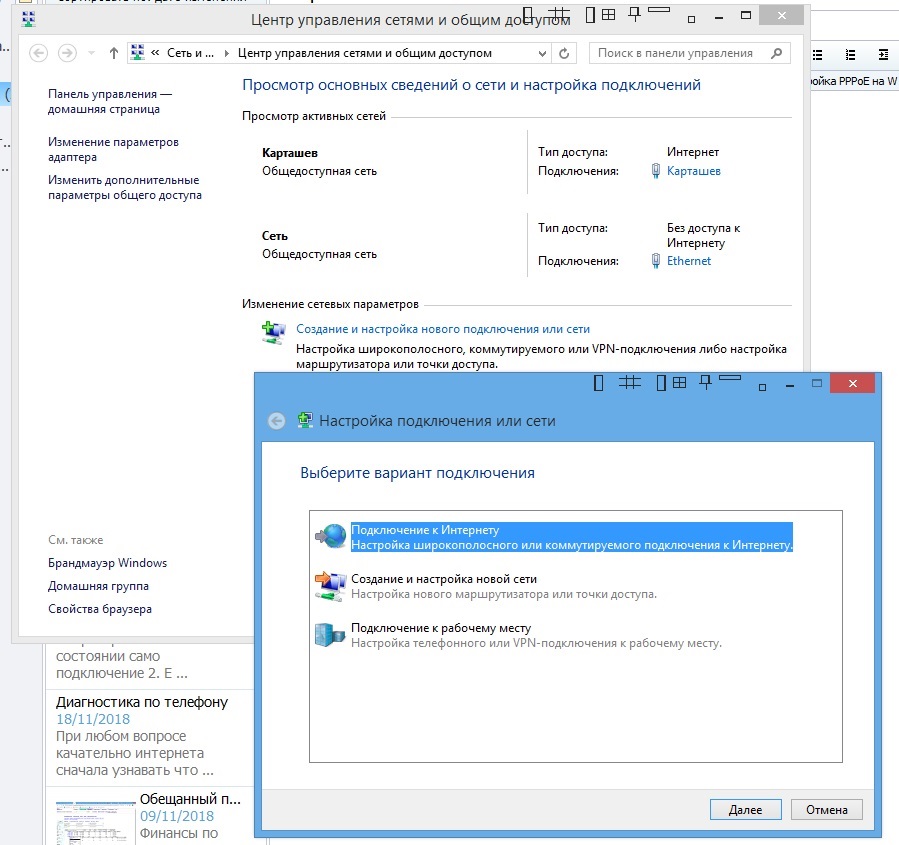

Создание и настройка нового подключения

Далее схожий с Windows XP диалог заключающийся в вводе данных пользователя и подключении других учетных записей.

Windows 8

Правый клик на сетевых подключениях -> Центр управления сетями и общим доступом.

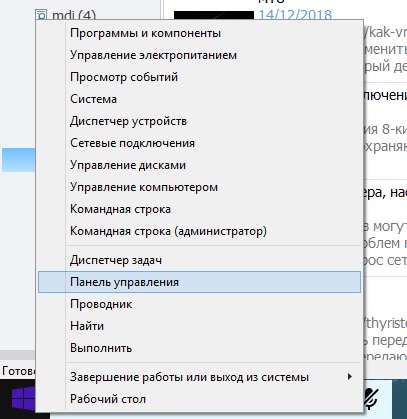

Или правый клик на область меню Пуск.

->

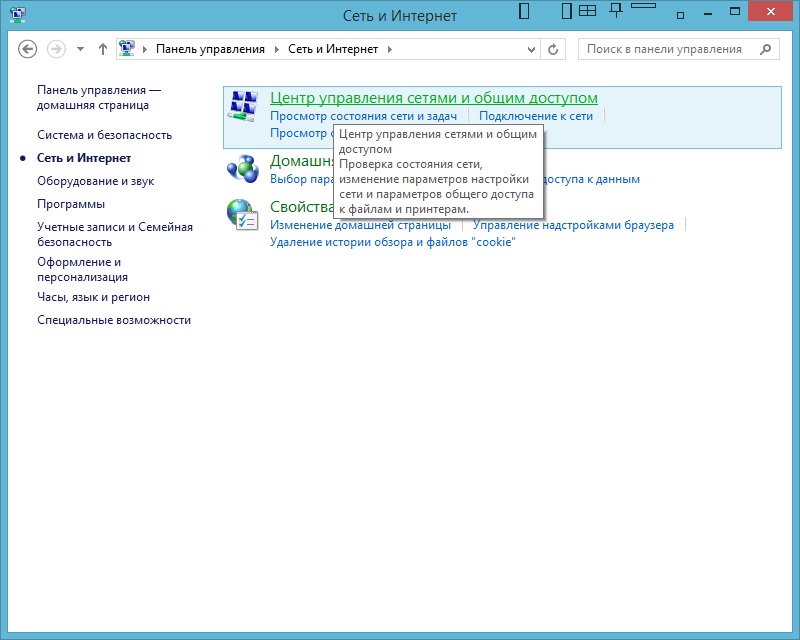

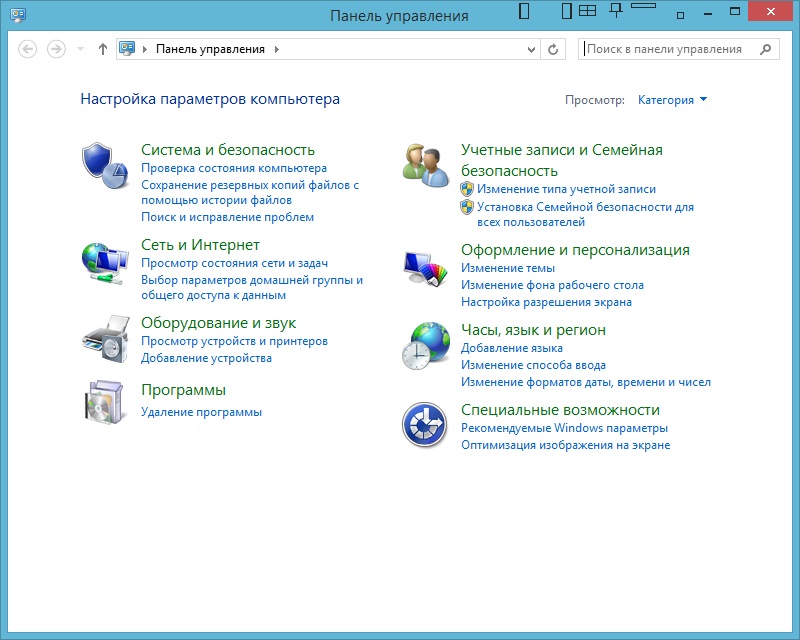

Панель управления - > Сеть и Интернет -> Центр управления сетями и общим доступом

Далее аналогично Windows 7

Windows 10:

Через Пуск заходим в параметры или через плиточное меню из трея:

Выбираем Сеть и Интернет :

Находим там "Центр управления сетями и общим доступом:"

Выбираем - Создание и настройка нового подключения:

Создаем PPPoE подключение и выбираем для кого используется (все пользователи или только текущий):

Mac OS:

Шаг 1: Нажмите на меню Apple , затем выберите Системные настройки.

Шаг 2: Когда появится окно Системные настройки, перейдите в раздел Интернет и сеть и нажмите на кнопку Сеть.

Шаг 3: Под окном Сеть, выберите Ethernet . В окне Настроить IPV 4, выберите Создать службу PPPoE .

Шаг 4: Введите Имя сервиса (Этот пункт настройки необязателен, уточните это у вашего Интернет-провайдера) и нажмите Done .

Шаг 5: Введите имя пользователя и пароль, полученные от вашего Интернет-провайдера, затем нажмите на Apply and Connect

В случае успешной настройки , вы увидите IP -адрес.

Особенности настройки роутеров:

ASUS В разделе "Защита" должен быть пункт выбора канала для nat. Там нужно выбирать PPPoE чтобы все сервисы работали.

D-Link DIR-615 может не давать доступ к сайтам без указанного DNS. Где прописать dns в ручную пока не знаю, однако в настройках есть Яндекс.DNS.

http://www.sgaice.ru/internet/service/pppoe/index.php - в кратце о протоколе PPPoE

https://www.youtube.com/watch?v=Y12GtHtBXik - ошибка 651 (для тех кому хочется поковыряться в клиентском оборудовании)
